Reparatura ispušne grane

[Viktor]

Ne ide mi ovo ni u jednu temu, pa otvaram novu, možda bude još koja grana u njoj.

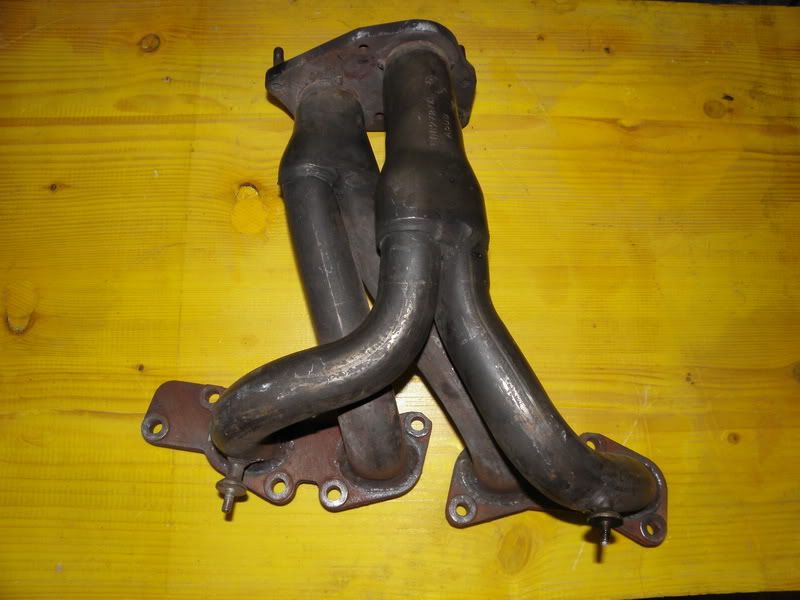

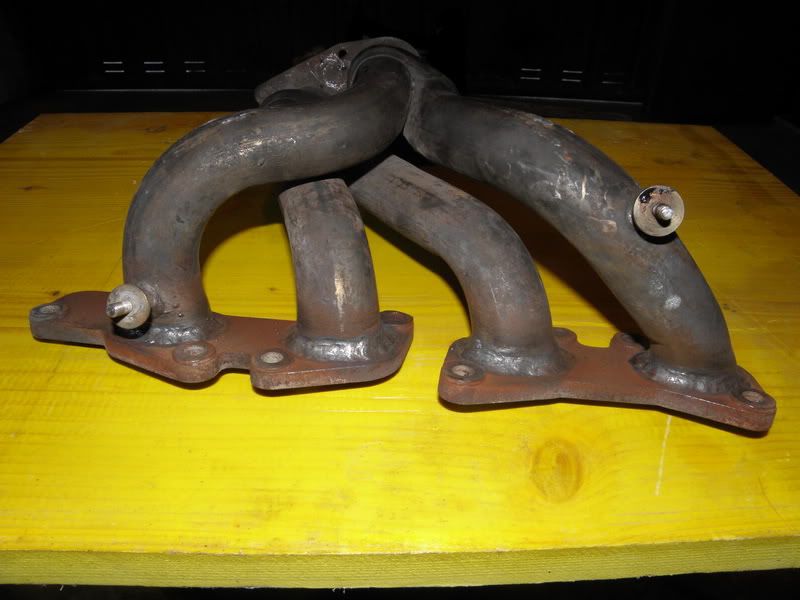

Vlasnik ove grane je Alfa 156 2.0 T.S. i ima manu da pukne

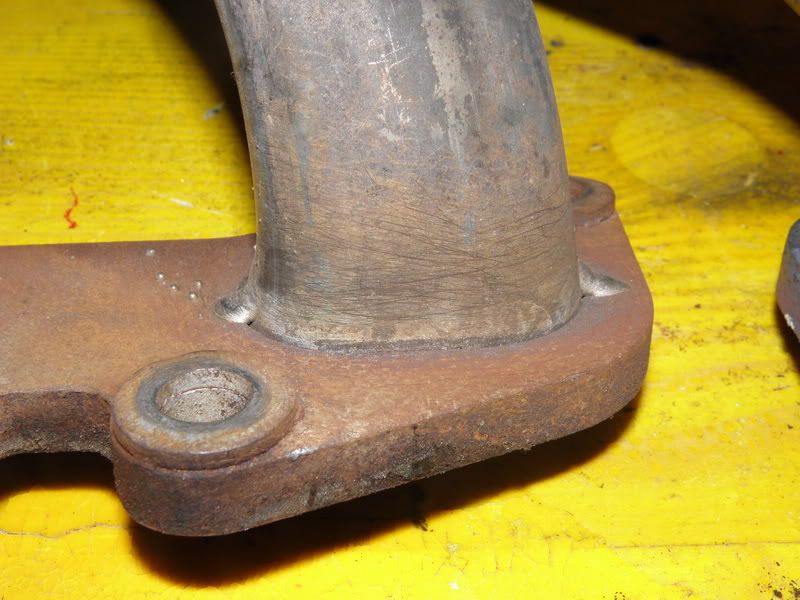

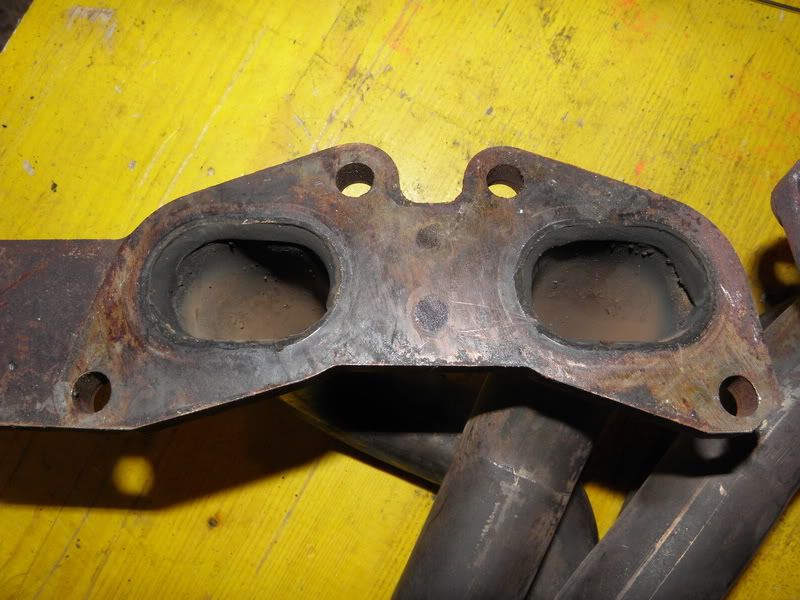

Zavarena je tvornički sa unutarnje strane automatom

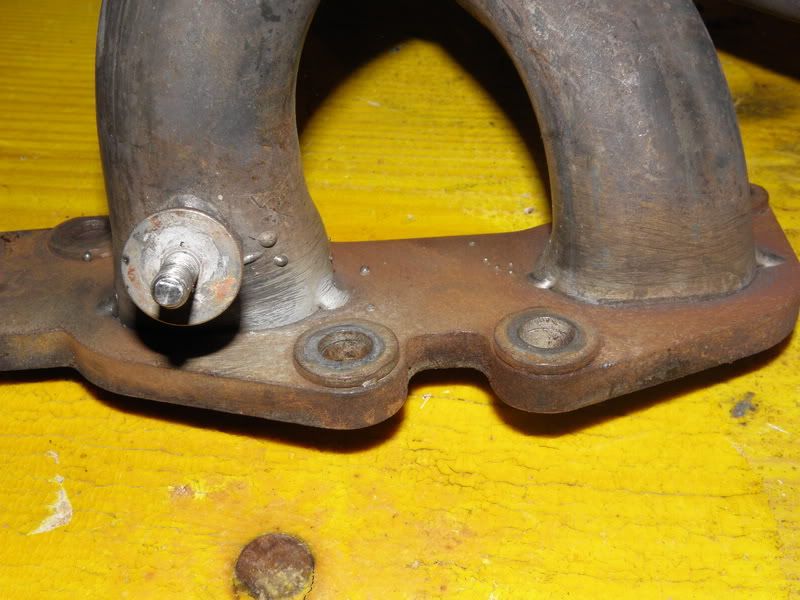

a na izlazu skoro ništa i obično tu pukne




bila je velika pukotina od cijelim obodom na cijevi od 1. cilindra, ali sam je najprije zavario pa se onda sjetio da sam mogao štogod i slikati


A onda i ostale preventivno

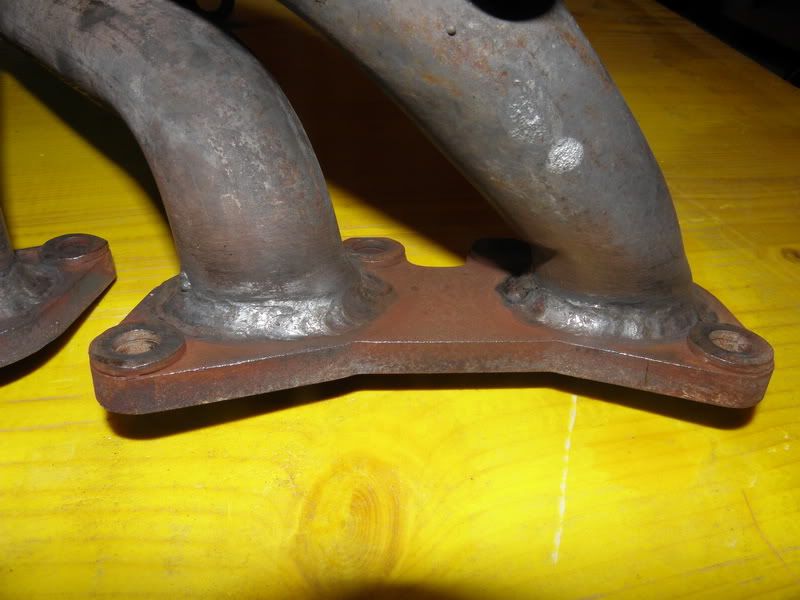

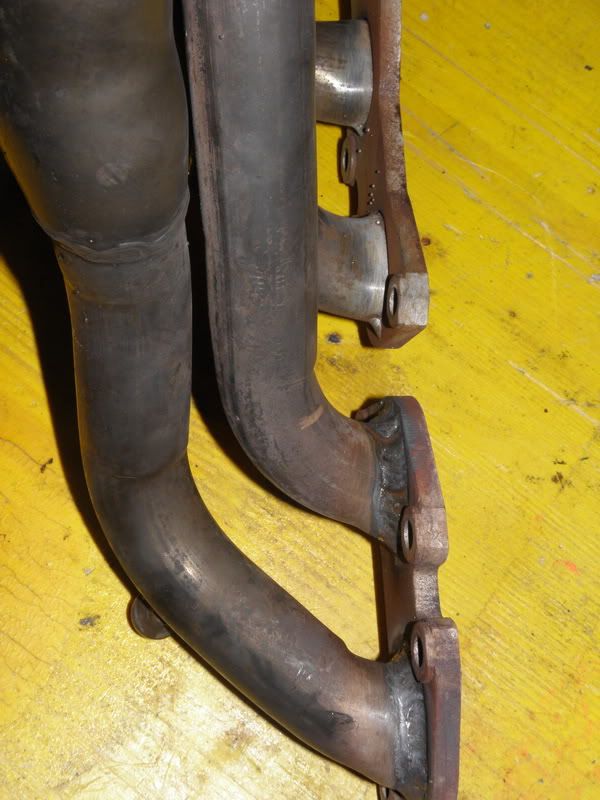

sve 4 cijevi zavarene

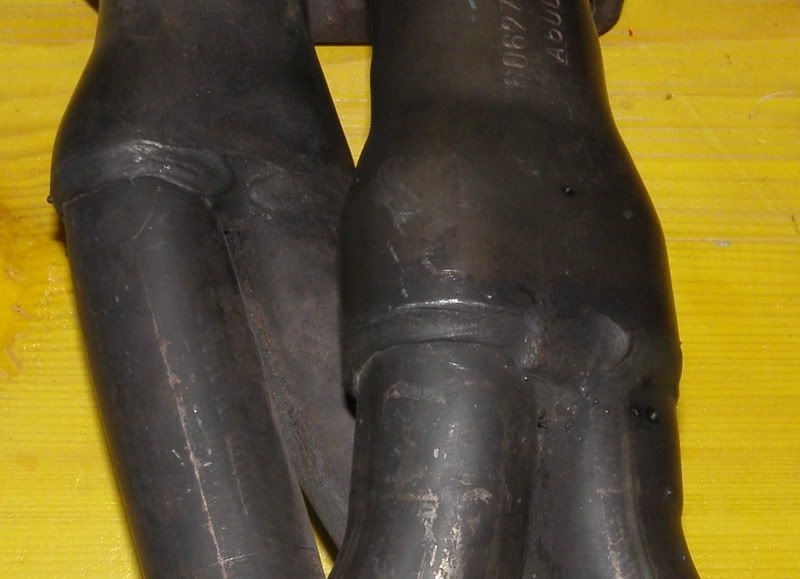

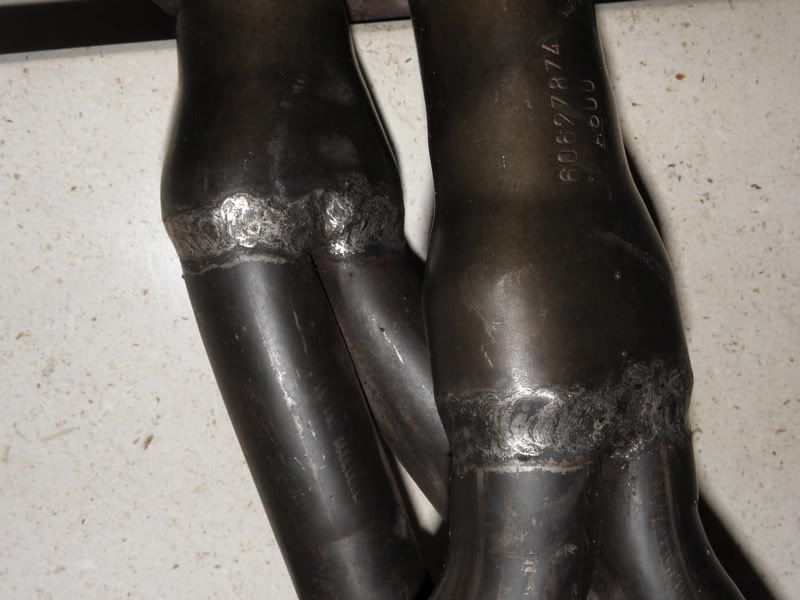

4 u 2


i to popravljeno u smislu zaglađivanja

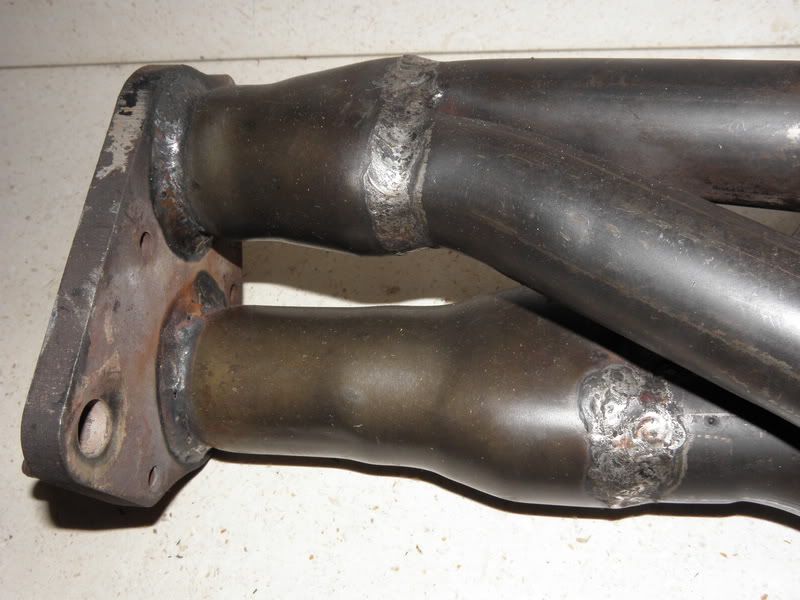

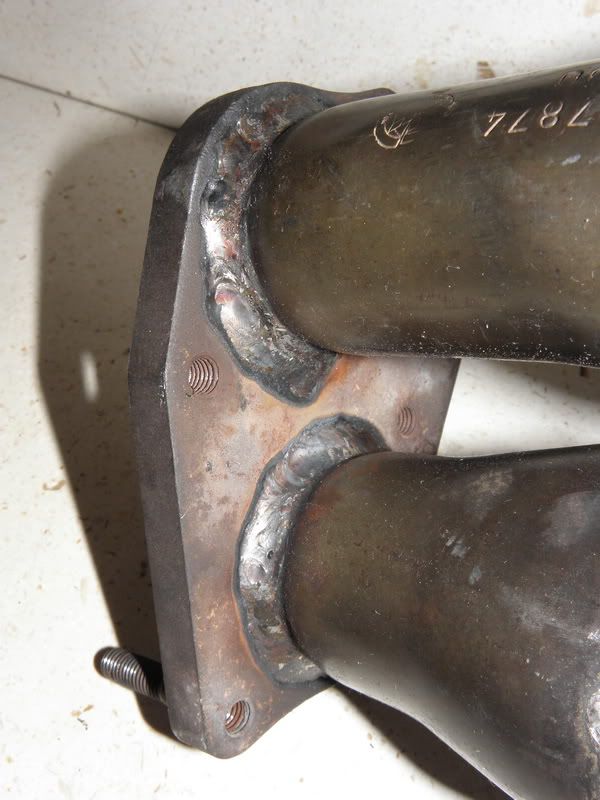

onda i izlazne cijevi

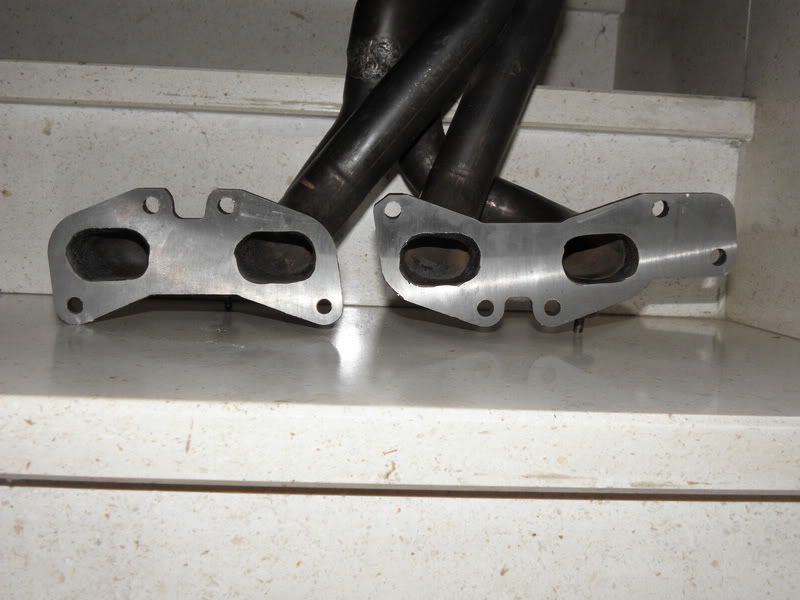

poslije toga odnijeti na strojnu obradu da se baze poravnaju jer se malo iskrive od zavarivanja

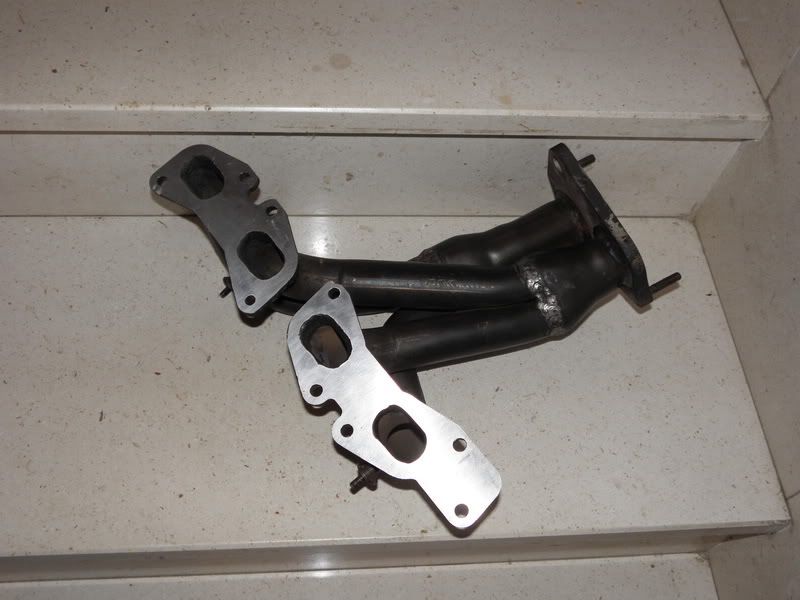

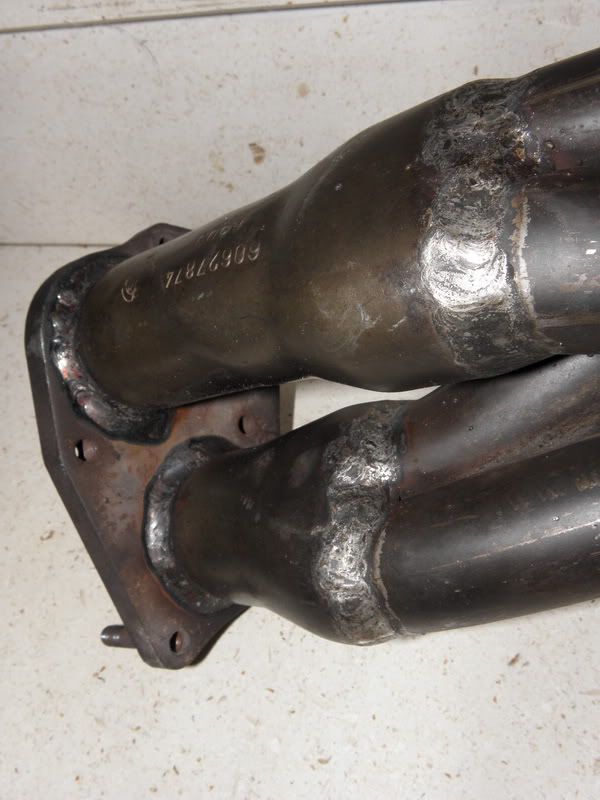

sve gotovo


Sve ovo je zavarivano sa TIG-om. MAG sa CO2 nije trajno rješenje jer ne može postići blage prelaze kao TIG, a to je jako bitno zbog koncentracije naprezanja koja u kombinaciji sa vibracijama uzrokuje pucanje cijevi.
Znači što blaži prelazi to bolje. Ovo je sad bolje od nove tvorničke cijevi.

Troškovi ove reparature bi bili:
oko 500 kn zavarivanje svih zavara na slici
150 kn ravnanje baze ploče do glave

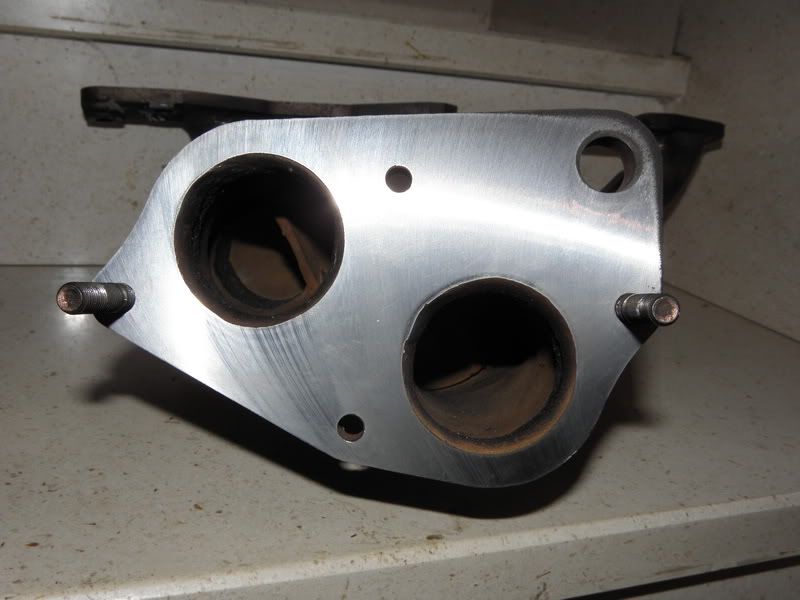

120 kn ravnanje baze do auspuha
--------------------
ukupno 770 kn

nova košta 4500 kn

Gotova reportaža

[Viktor]

Ako ovo netko bude sam radio, jedan savjet:
Stijenka lima je tanka oko 1,5 mm i zavaruje se na bazu debljine od 10 mm. Ako se ide sa slabom strujom onda se nemože zagrijati baza, a ako se ide s jakom strujom zagrije se baza, ali se progori cijev. Rješenje je dvostruki prolaz: najprije podebljavanje cijevi sa dodavanjem materijala, pa onda zavarivanje za bazu. Ima 6 zavara, pa sve x 2, posla kao u priči, ali ne ide drugačije.

[MARIAL]

Jedan mali trik kako izbječ problem sa naprezanjem materijala nakon varenja odnjet na (žarenje) kompletan komad.
Ako te više interesira gdje i kako to napravat može se i kod kuće ali nije baš jednostavno a ako si u Zagrebu mogu ti reći gdje da to napraviš za cca 100 kunića.
Svak čast na trudu znam ja kakav je to posao a da ga napraviš kako treba treba ti jajko mirna ruka

[Viktor]

Ovo je ispušna grana, odžari se ona sama na nekih 850 stupnjeva Celzijusa kada se pošteno stisne gas. Ali svejedno hvala na infu za usluge žarenja u Zagrebu

[MARIAL]

A nije to to pravo žarenje traje 12 sati i komad se stavlja u gusnatu špenu da izaže što više kisika iz strukture materijala koji je ušao na mikroskopskoj razini u materijal tokom varenja  zato i varovi vole pucati kod promjena temeratura. A profesionala deformacija  radim na svakodnevnoj bazi sa svakakvim čelicima i puno toga se termiči obrađuje kaljenjem, poboljšavanjem, cementiranjem.... nagledao sam se dosta poslovoa koje su ljudi napravili savršeno ali su na samom kraju što neznaljem ili uštedom zeznuli toliki trud.

[Mladen]

svaka cast na ovom poslu i ja sam imao problema sa granom .. al nakraju sam se odlucio na drugu polovnu jer mi je pucalo i kada se varilo i sa gusanim eletrodama ili kak se vec zovu ... i sad sam nasao majstora koji radi sa gusom i rekao mi je da mu donesem granu i mora bit kod njega skoro 2 dana , jer ce ju prvo zagrijat pa povatir, pa ohladit, pa opet zagrijat i povarit i onda zagrijat neznam na kolko je stupnjeva rekao tocno i onda svakih sat vremena smanjivat temperaturu hlađenja za 50stupnjeva kod se neohladi .... e sad ak sam nesto krivo napisao onda je on meni krivo rekao ...

[Viktor]

Tvoja je bila lijevana, a ova je od zavarena od čeličnih cijevi, skroz drugačiji je postupak.

[Mladen]

Tvoja je bila lijevana, a ova je od zavarena od čeličnih cijevi, skroz drugačiji je postupak.

da od lijevana je moja ... al ovo je odlicno sto si napravio    vidi se da si se potrudio da ispadne dobro  +
