Zakrivljena, polirana cijev od inoxa, uradi sam
« u: 07-03-2009, 11:05:13 »
Edit Viktor

od 1.-5. strane: teški amaterizam
od kraja 5. strane početak zavarivanja TIG-om (Tungsten Inert Gas) , konkretno zavarivanje istosmjernom strujom sa volframovom elektrodom i zaštitom argona.
--------------------------------------------------------------


Evo mini reportaža za one koji imaju volje, a nisu nikad to radili.
Potreban alat: elektrolučni aparat za zavarivanje do 160 A, elektrode od inoxa, velika kutna brusilica, mala kutna brusilica, mala stolna brusilica.
Materijal: cijev i koljena od inoxa

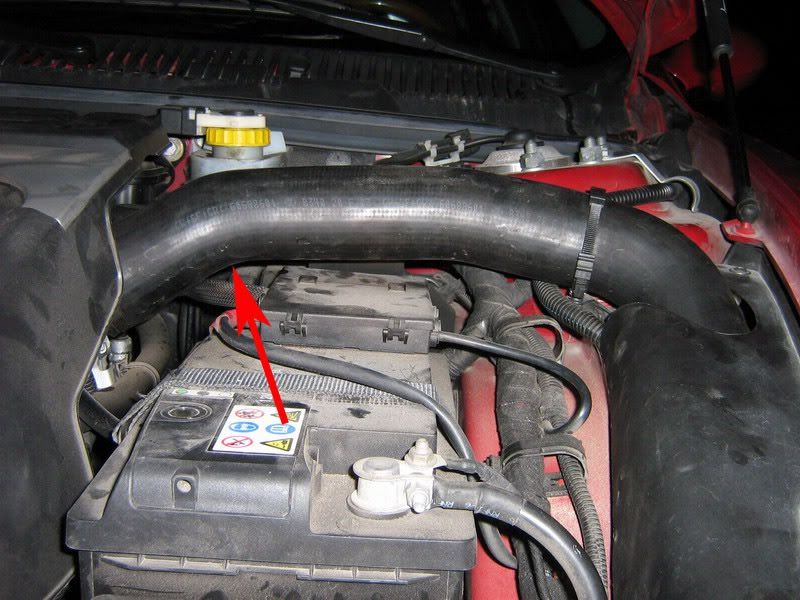

Ja sam radio cijev od IC do usisne grane za Alfu 156 1.9 JTDm

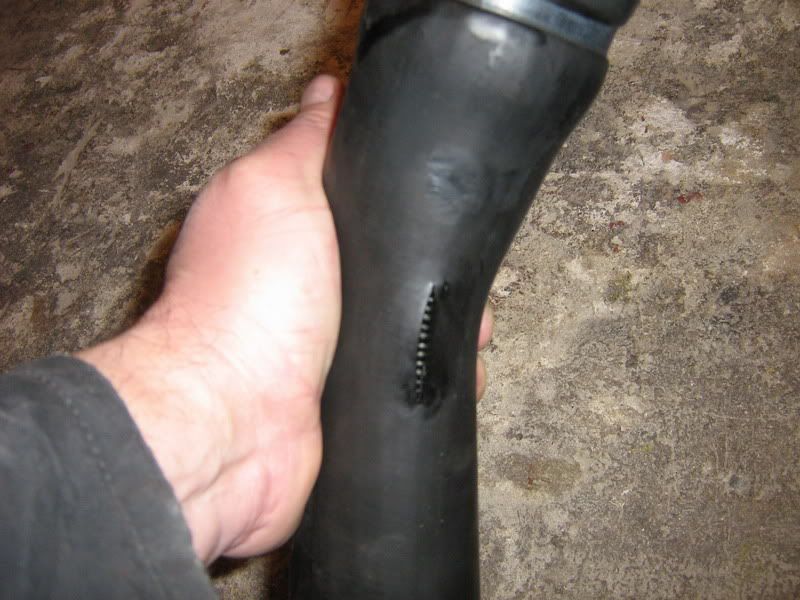

Pukla je ovdje


« Zadnja izmjena: 03-10-2011, 15:09:43 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #1 u: 07-03-2009, 11:09:14 »
Cijev i koljena su debljine stijenke 2 mm i vanjskog promjera 60,3 mm, a još sam kod tokara dao napraviti 2 završetka koja će se spojiti sa gumenim dijelovima.


On nekud se mora početi, pa sam počeo od ravnoga dijela


kutnom brusilicom se otkine cijev na potrebnu mjeru
« Zadnja izmjena: 22-11-2010, 15:48:59 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #2 u: 07-03-2009, 11:14:09 »
Onda se malom brusilicom fino obrade krajevi


nakon brušenja i turpijanja unutrašnjega dijela


Idemo dalje, uzimanje mjere za odsjecanje koljena
« Zadnja izmjena: 22-11-2010, 15:50:33 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #3 u: 07-03-2009, 11:18:19 »
Obraditi krajeve, ovaj centar na maloj brusilici je idealan za to


nakon obrade


Sad treba lagano zavariti cijevi jer se sve kotrlja i ne može se više od 2 komada držati skupa
« Zadnja izmjena: 22-11-2010, 15:51:58 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline matko_145

  • Trade Count: (0)
  • Ovisnik o alfistima
  • *****
  • Postova: 2435
  • Karma: 171
  • Spol: Muški
  • AR159
    • Split
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #4 u: 07-03-2009, 11:19:34 »
viktore svaka čast.....  :ok:


Mirko

  • Gost
  • Trade Count: (0)
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #5 u: 07-03-2009, 11:21:26 »
a zato si izvadija 155-cu na kišu jer si to radija u garaži  :craz


Offline Aki

  • Član Alfa Kluba 3
  • Trade Count: (+1)
  • Ovisnik o alfistima
  • *
  • Postova: 1821
  • Karma: 128
  • Spol: Muški
  • 156 V6 ,Dedra Integrale
    • split
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #6 u: 07-03-2009, 11:21:50 »
viktore svaka ti dala  :care :care
idemo...


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #7 u: 07-03-2009, 11:25:01 »
I tako dalje dok se sve ne izreže i spoji. Ova cijev je sastavljena od 9 komada


Proba na licu mjesta zbog eventualnih korekcija.  Ja sam korigirao 1 kut i napravio rotaciju cijevi i koljena za par stupnjeva. Za korekciju se brusilicom skinu varovi i zavari ponovo  kako treba


Onda kada sve štima zavarivanje zapravo, elektrode od inoxa i struja 160 A
« Zadnja izmjena: 22-11-2010, 15:53:32 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #8 u: 07-03-2009, 11:27:17 »
a zato si izvadija 155-cu na kišu jer si to radija u garaži  :craz

 :da:  bila par  dana na kiši, valja joj neće bit ništa  :000:
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #9 u: 07-03-2009, 11:32:00 »
I onda mukotrpno brušenje varova, malom brusilicom zbog preciznosti, nakon toga provjeriti ima li rupica, obilježiti ih


i ponovo zavariti


i ponovo pobrusiti


Meni je na cijeloj cijevi bilo desetak rupica
« Zadnja izmjena: 22-11-2010, 15:55:35 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Aki

  • Član Alfa Kluba 3
  • Trade Count: (+1)
  • Ovisnik o alfistima
  • *
  • Postova: 1821
  • Karma: 128
  • Spol: Muški
  • 156 V6 ,Dedra Integrale
    • split
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #10 u: 07-03-2009, 11:33:59 »


Meni je na cijeloj cijevi bilo desetak rupica


 znači da si dobar varioc  :ok: znam kome se obratit ubuduće  :mah: :mah:
idemo...


Offline Kovač

  • Trade Count: (0)
  • Starosjedioc
  • ****
  • Postova: 1267
  • Karma: 86
  • Spol: Muški
  • 156 1.9
    • frkanovec-međimurje
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #11 u: 07-03-2009, 11:36:35 »
 :care :care :care :care :care :care :care :care :care :care


podjelom broja postova /sa brojem karmi = se dobije neki broj,čim ti je taj broj veči više prazne slame melješ po forumu
156 1.9 by marko neznati kovač


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #12 u: 07-03-2009, 11:37:29 »
Kada je sve pobrušeno uzimamo ovaj brus za malu brusilicu


Nakon finog brušenja varova uzmemo obični brusni papir gradacije 60 (grubi) i sve prođemo


Pa onda 100, pa 180 vodobrusni, 320 vodobrusni i finale sa 1000 (dovoljno za pripremu za poliranje
« Zadnja izmjena: 22-11-2010, 15:56:53 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #13 u: 07-03-2009, 11:55:34 »
Ovako izgleda prije poliranja, a ono na slici je krpeni disk za pliranje i sredstvo kojim se povremeno namaže disk (sve skupa 50 kn)


Početak poliranja


Ide to brzo, nakon par sekundi se već dobije sjajna površina
« Zadnja izmjena: 22-11-2010, 15:58:37 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #14 u: 07-03-2009, 12:00:22 »
Evo je ispolirana


Ali nije gotova, potrebno je sa nekom šipkom iznutra detaljno proći i žuljati da ne bi bilo ostataka troske od zavarivanja, poslije toga dobro isprati vodom i provlačiti krpicu sa špagom da se očisi 100%


Montirati gumene završetke
« Zadnja izmjena: 22-11-2010, 16:00:38 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #15 u: 07-03-2009, 12:01:51 »
Montirati i pali-vozi



Gotova reportaža  :mah:  :mah:

Hvala na pohvalama  :pivo: :pivo:
« Zadnja izmjena: 22-11-2010, 16:01:31 od Viktor »
155 Q4         156 SW akcija 1          156 SW akcija 2


ALFA-GROBNIK

  • Gost
  • Trade Count: (0)
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #16 u: 07-03-2009, 12:04:09 »
 :care :care svaka čast


Offline Aki

  • Član Alfa Kluba 3
  • Trade Count: (+1)
  • Ovisnik o alfistima
  • *
  • Postova: 1821
  • Karma: 128
  • Spol: Muški
  • 156 V6 ,Dedra Integrale
    • split
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #17 u: 07-03-2009, 12:04:58 »
majko Isusova ko fabrika,ovo bi ti treba pravit po narudžbi za  :alfisti:
idemo...


fredyx

  • Gost
  • Trade Count: (0)
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #18 u: 07-03-2009, 12:07:01 »
majko Isusova ko fabrika,ovo bi ti treba pravit po narudžbi za  :alfisti:

 :ok: :ok: :ok: :ok: :ok: :ok:


Offline Viktor

  • Global moderator
  • Trade Count: (+21)
  • Ovisnik o alfistima
  • *
  • Postova: 9205
  • Karma: 1284
  • Spol: Muški
  • 155 Q4 156 SW GT
    • Solin
Odg: Zakrivljena, polirana cijev od inoxa, uradi sam
« Odgovori #19 u: 07-03-2009, 12:11:25 »
majko Isusova ko fabrika,ovo bi ti treba pravit po narudžbi za  :alfisti:

Orginalna je 650 kn, materijal za ovu dođe 250 kn, ali je problem što ima puno rada. Meni je za ovo trebalo čistih 12 sati, ne računajuću traženje materijala i pospremanje garaže. Za ubrzati postupak trebao bi kupiti tračnu pilu i jaču brusilicu za varove.
